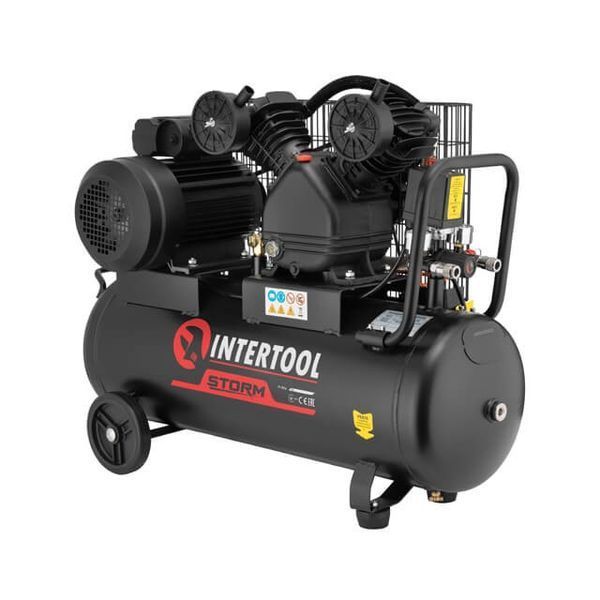

Потужний і продуктивний компресор PT-0016 серії STORM призначений для постачання стисненим повітрям пневматичного устаткування, застосовуваного в різних сферах діяльності. У компресора достатня потужність для підключення одночасно кількох пневматичних інструментів, при цьому сумарний витрата повітря споживачами не повинен перевищувати продуктивність компресора. Нормальна робота компресора забезпечується при співвідношенні часу роботи до відпочинку — 2 до 1.

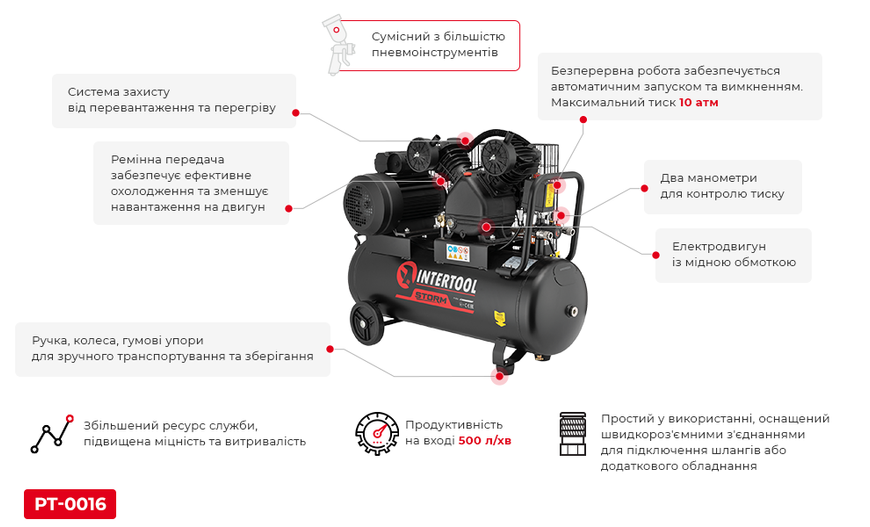

Особливості

• Асинхронний однофазний двигун;
• V-образне розташування поршнів;
• 2 сталевих циліндра;
• Мідна обмотка двигуна;
• Два виходи з швидкороз'ємними сполуками;
• Два манометра і регулятор тиску;
• Автоматика;
• Струмовий захист на корпусі компресора з кнопкою перезапуску;
• Аварійний клапан скидання.

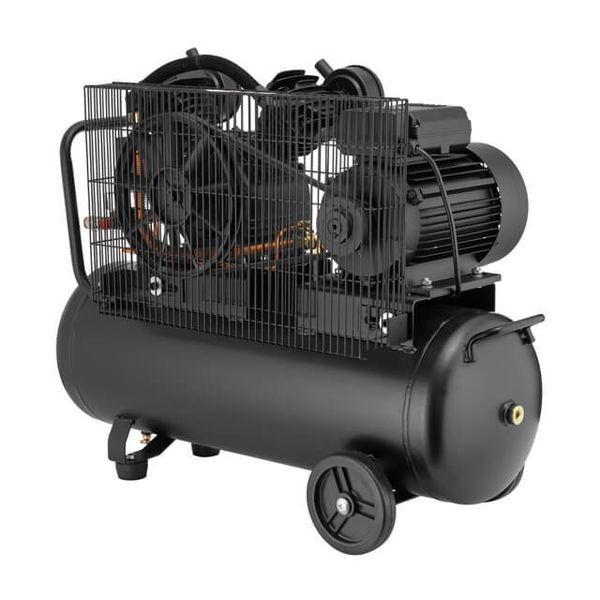

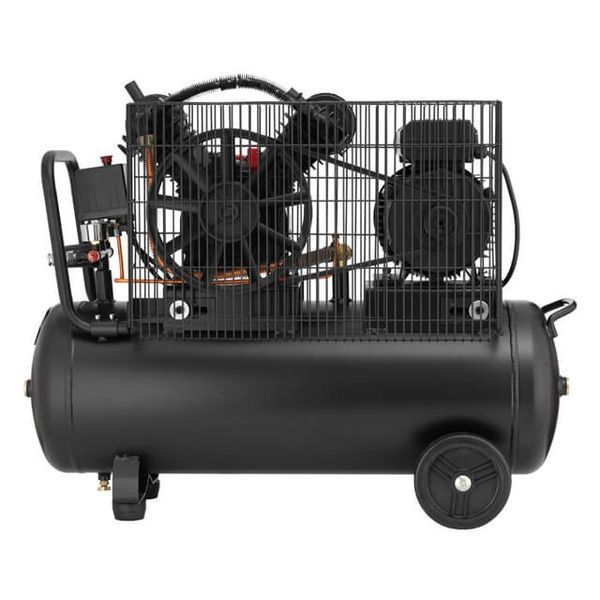

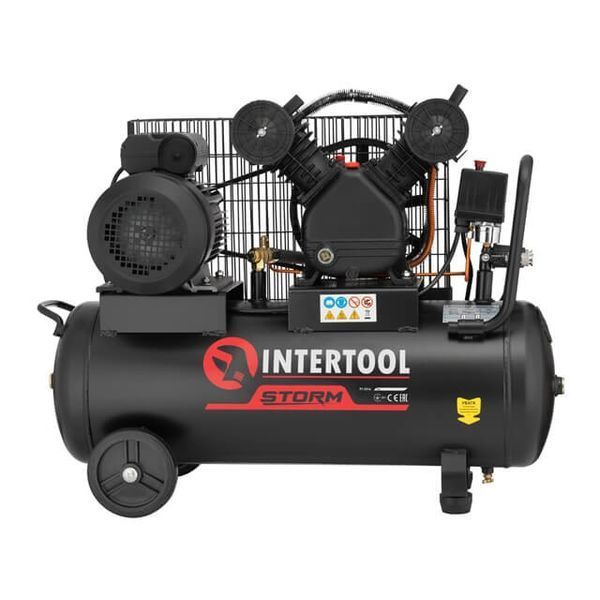

При робочому тиску 10 атм продуктивність компресора становить 500 л/хв, об'єм ресивера — 50 л. Компресор, для його зручного переміщення по робочому майданчику, має два колеса і хромовану подовжену ручку, з'єднану з ресивером. На звороті ресивера встановлена додаткова рукоятка для підняття компресора. Дві опорні ніжки згладжують вібрацію компресора в процесі роботи. Блок управління компресором складається з блоку включення/вимикання, двох вихідних клапанів, манометрів, запобіжного клапана.

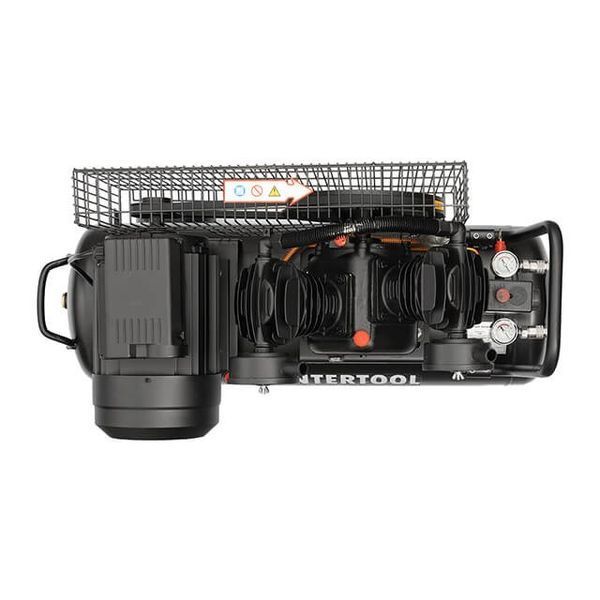

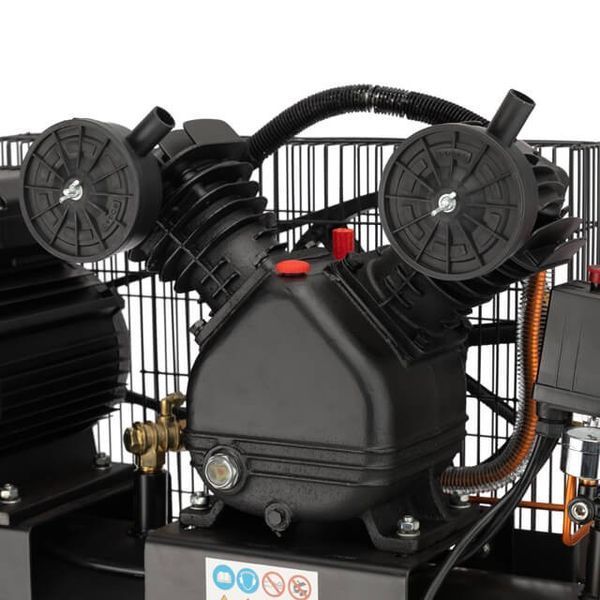

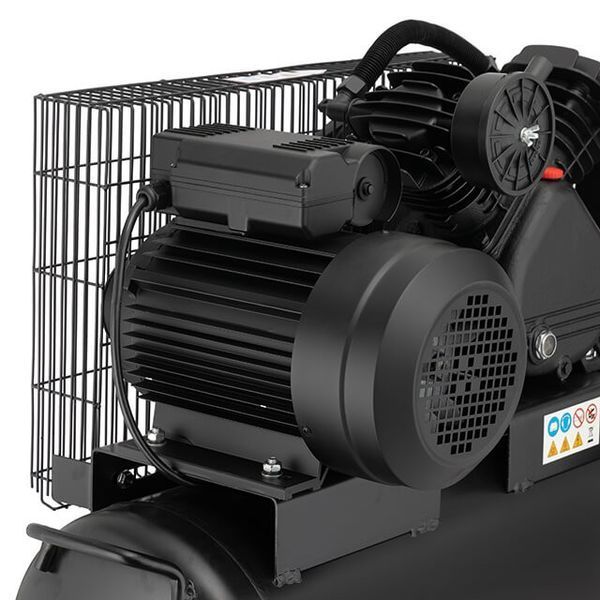

Для того щоб захистити користувача, шківи з ременями закриті захисною металевою сіткою. Компресор має V-подібну головку циліндрів, у верхній частині якої розташовуються два всмоктуючих фільтра. Компресор оснащений однофазним електродвигуном 230В (3000 Вт), який через пасову передачу надає поршня зворотно-поступальний рух. Переміщенням поршня забезпечується нагнітання повітря.

Конструкція

Ресивер (50 л),

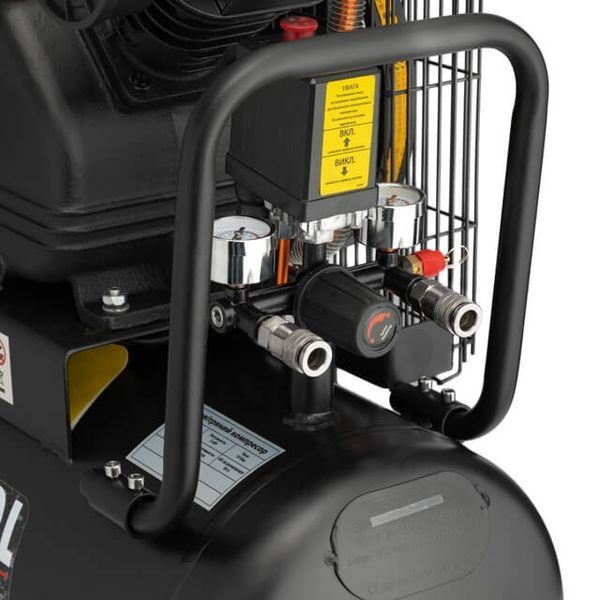

Блок управління: блоки включення/вимикання, два вихідних клапани, манометри, запобіжний клапан.

Однофазний електродвигун 230В (3000Вт),

Повітряний фільтр і трубопровідні магістралі,

Блок автоматики, вимірювач, регулятор тиску, випускний клапан.

Перепускний клапан, який розміщений у головці циліндра, забезпечує приплив повітря через повітряний фільтр у циліндр. Потім стиснене повітря через трубопровідну магістраль надходить у балон для стисненого повітря (ресивер). На ресивері встановлено блок автоматики, вимірювач та регулятор тиску, випускний клапан. І, нарешті, через гнучкий шланг (придбається окремо) стиснене повітря надходить на пневматичні інструменти, що підключаються. Для забезпечення якісних характеристик стисненого повітря обов'язково використовуйте блок підготовки повітря.
